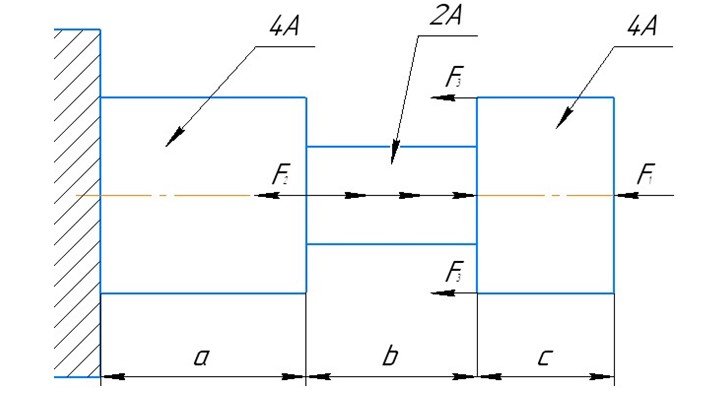

Для изображенной балки построить эпюры: – внутренних сил N; – нормальных напряжений растяжения – сжатия s; – относительного удлинения балки Dl .

E=2∙10⁵ МПа=2∙10¹¹ Па (Сталь)

Начинаем построение эпюра с конца, противоположного жесткой заделке.

Участок 3

Берем сечение в пределах 3-го участка, остальную часть отбрасываем:

Длина участка Ɩ₃ = 0,4м;
