Условие задачи
Для консоли крыла регионального самолета, показанной на рисунке 2.42а, необходимо в сечениях крыла определить перерезывающие силы Q, изгибающие моменты Мизг и крутящие моменты Мкр, а также построить их эпюры. Крыло нагружено аэродинамическими и инерционными нагрузками.

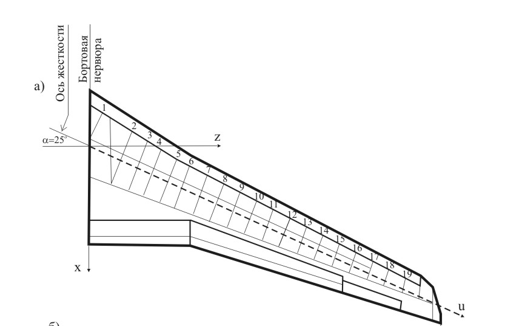

Рисунок 2.42
Аэродинамические нагрузки заданы в виде распределения погонных нагрузок hy аэр, равнодействующие которых приложены в центрах давления с координатами xd (таблица 2.1). Инерционные нагрузки заданы в виде погонных нагрузок hy ин, равнодействующие которых приложены в центрах тяжести с координатами xc (таблица 2.1).

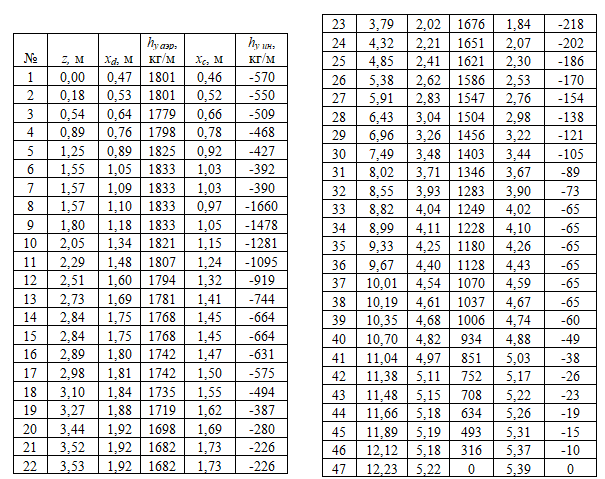

Таблица 2.1
Ответ
1. Приведем распределенные нагрузки к системе сосредоточенных усилий, действующих в серединах участков ограниченных соседними сечениями:
Результаты численного расчета приведены в таблице 2.2.
Таблица 2.2
