Условие:

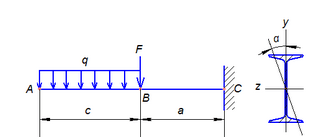

Для консольной балки, нагруженной силами, лежащими в плоскости, наклоненной под углом α к вертикальной оси, требуется:
1. Построить эпюры изгибающих моментов и поперечных сил;
2. Подобрать двутавровое сечение балки, приняв расчетное сопротивление стали [σ] = 200 МПа;
3. Сопоставить напряжения в поперечных сечениях балки при косом и плоском изгибах.
Исходные данные:
с = 1,4 м;
a = 1,2 м;
α = 150;
F = 36 кН;
q = 48 кН/м
Решение:

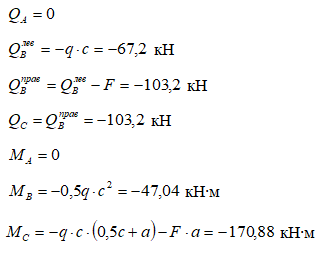

Определим поперечные силы и изгибающие моменты в сечениях балки без определения опорных реакций.

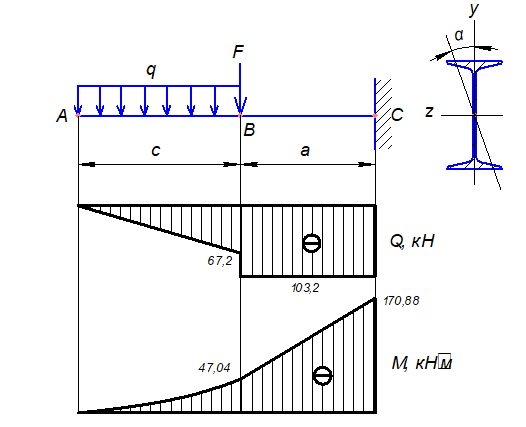

Строим эпюры Q и M.
Опасным является сечение С, где изгибающий момент максимален.
