Условие задачи

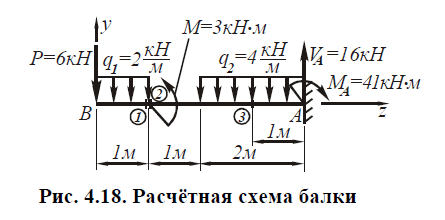

Для консольной балки, показанной на рис. 4.18, определить поперечные силы Q и изгибающие моменты М, действующие в её первом, втором и третьем поперечных сечениях.
Ответ

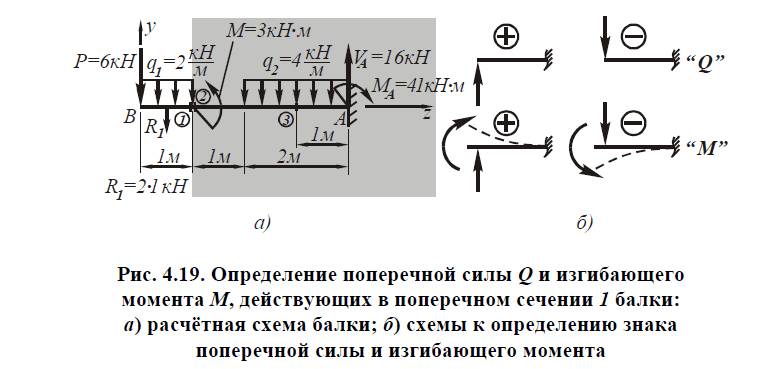

Вычислим внутренние усилия, действующие в поперечном сечении 1 балки (рис. 4.19).
Мысленно рассечём балку в сечении 1 на две части, и отбросим её правую часть. Из рассмотрения оставшейся части балки (на рис. 4.19, а она показана на белом фоне), запишем выражения для вычисления поперечной силы и изгибающего момента в её первом сечении:
