Для консольной балки, показанной на рис. 5.2а, построить эпюры поперечных сил и изгибающих моментов при следующих данных: момент T = ql2 , сила P = 2ql , интенсивность распределенной нагрузки q =1 кН/м = 103 Н/м, длина l = 1,0 м.
«Для консольной балки, показанной на рис. 5.2а, построить эпюры поперечных сил и изгибающих моментов при следующих данных: момент T = ql2 , сила P = 2ql , интенсивность распределенной нагрузки q =1 кН/м = 103 Н/м, длина l = 1,0 м.»
- Сопротивление материалов
Условие:

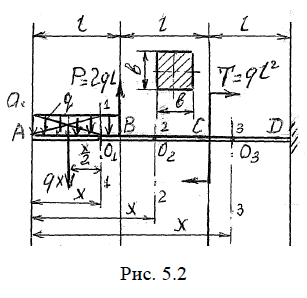

Для консольной балки, показанной на рис. 5.2а, построить эпюры поперечных сил и изгибающих моментов при следующих данных: момент T = ql2 , сила P = 2ql , интенсивность распределенной нагрузки q =1 кН/м = 103 Н/м, длина l = 1,0 м. Подобрать квадратное сечение балки при [σ] = 200 МПа.
Решение:
Строим эпюры поперечных сил и Q(x) и изгибающих моментов Миз(х) от свободного конца балки.
1. Эпюра поперечных сил
Участок АВ
при х = 0 имеем Q = 0, при
Участок ВС или
