Условие задачи

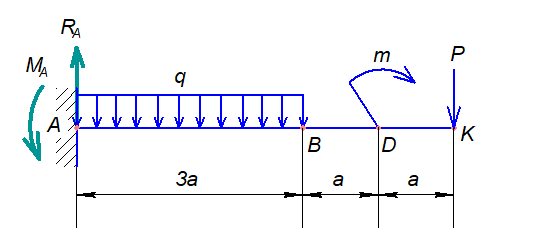

Для консольной балки построить эпюры поперечных сил и изгибающих моментов. Из условия прочности подобрать стальную балку двутаврового поперечного сечения.
Дано:
а = 2 м;
m = 2qа2;
P = qа;
q = 8 кН/м;
[σ] = 200 МПа
Ответ

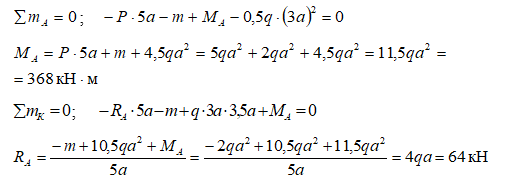

Определяем опорные реакции:
Проверка:
Опорные реакции найдены верно.
Определим поперечные силы и изгибающие моменты в сечениях балки.
