Условие задачи

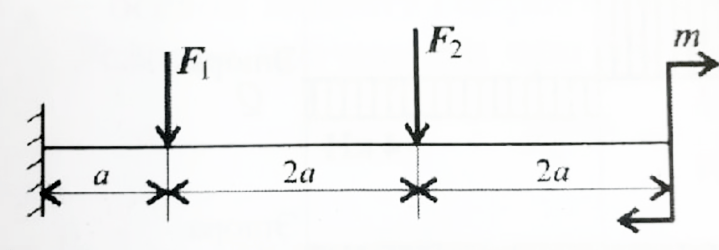

Для одноупорной балки, нагруженной сосредоточенными силами F1 и F2 и парой сил моментом m, определить прочность балки, если сечение балки двутавр номер 27, круг диаметром 50 мм. Материал сталь. Допускаемое напряжение 160 МПа.
Исходные данные: a=0,2 м; m=7 кН•м; F1=12 кН; F2=4,8 кН.
Ответ

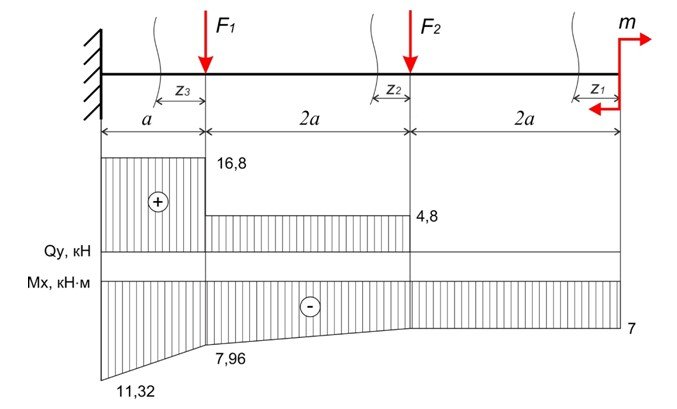

Для определения опасного сечения балки построим эпюры внутренних усилий.
Для заданной балки определять опорные реакции нет необходимости, поскольку в расчетах будет рассматривать только правую часть балки.
Балка состоит из трех участков, пронумеруем их справа-налево.
I участок:
Потяни
