Для плоской рамы, требуется: 1) построить эпюры изгибающих моментов, продольных и поперечных сил, выразив искомые величины в долях q и l; 2) из условия прочности подобрать поперечное сечение рамы в виде прямоугольника с соотношением сторон ℎ/𝑏 = 2: 1

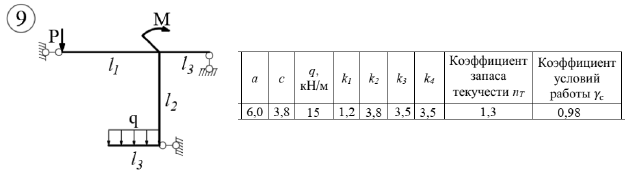

Для плоской рамы, требуется:

1) построить эпюры изгибающих моментов, продольных и поперечных сил, выразив искомые величины в долях q и l;

2) из условия прочности подобрать поперечное сечение рамы в виде прямоугольника с соотношением сторон ℎ/𝑏 = 2: 1 (h – высота сечения, b – ширина сечения).

Принять: длина l_i =k_i·l, сосредоточенная сила P=а·ql, сосредоточенный момент М =b·ql, расчетное сопротивление R = 200 МПа, длина l = 1 м, модуль упругости первого рода E = 2 * 10⁵ МПа, расчетное сопротивление R = 300 МПа.
