Для плоской рамы в общем виде определить вертикальное перемещение точки D, приняв жесткость поперечного сечения EIx всех элементов рамы постоянной.
«Для плоской рамы в общем виде определить вертикальное перемещение точки D, приняв жесткость поперечного сечения EIx всех элементов рамы постоянной.»
- Сопротивление материалов
Условие:
Для плоской рамы в общем виде определить вертикальное перемещение точки D, приняв жесткость поперечного сечения EIx всех элементов рамы постоянной.
Исходные данные: q, а, EIx.

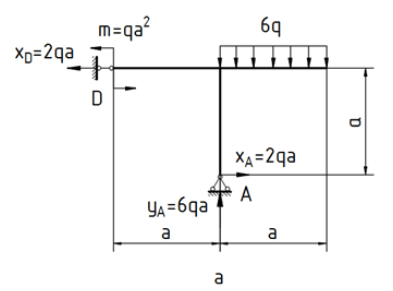

Рис. 1
Решение:
Дано:
q, а, EIx
Рис. 1

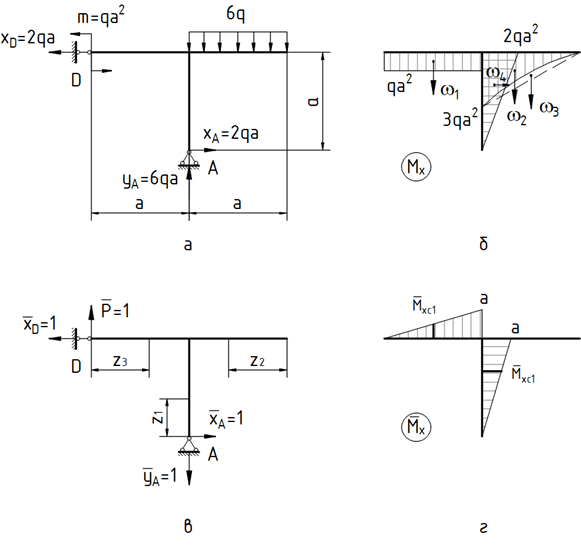

1. Определяем реакции опор для грузового состояния (рис. 1, а)
momA=0, 6qa2/2+m+xDa=0; xD=2qa
y=0, yA6qa=0; yA=6qa
momD=0, m6qa1.5a+xAa+yAa=0; xA=2qa
2. Определяем реакции опор для единичного состояния (рис. 1, в)
