Условие задачи
Для предложенной схемы балки необходимо:
1. Построить эпюру поперечных (перерезывающих)сил Qy
2. Построить эпюру изгибающих моментов Mx
3. Выполнить подбор поперечного сечения балки по условию прочности [σ]=150 МПа.
Рассмотреть два варианта:
- двутавр по ГОСТ Р 57837-2017;
- швеллер по ГОСТ 8240-97;
Ответ

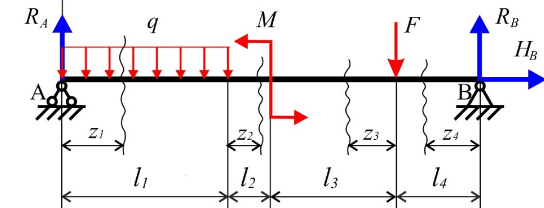

Рис. 4
Построим эпюры поперечных сил и изгибающих моментов.
Используя уравнения статики, определим усилия RA, RB и HB, представленные в расчетной схеме как опорные реакции:
