Для представленной на схеме балки раскрыть статическую неопределимость методом сил и построить эпюры поперечных сил и изгибающих моментов. Определить расчетные (наибольшие) значения Qу и Мх.
«Для представленной на схеме балки раскрыть статическую неопределимость методом сил и построить эпюры поперечных сил и изгибающих моментов. Определить расчетные (наибольшие) значения Qу и Мх.»
- Сопротивление материалов
Условие:
Для представленной на схеме балки раскрыть статическую неопределимость методом сил и построить эпюры поперечных сил и изгибающих моментов. Определить расчетные (наибольшие) значения Qу и Мх.
Решение:
Дано:

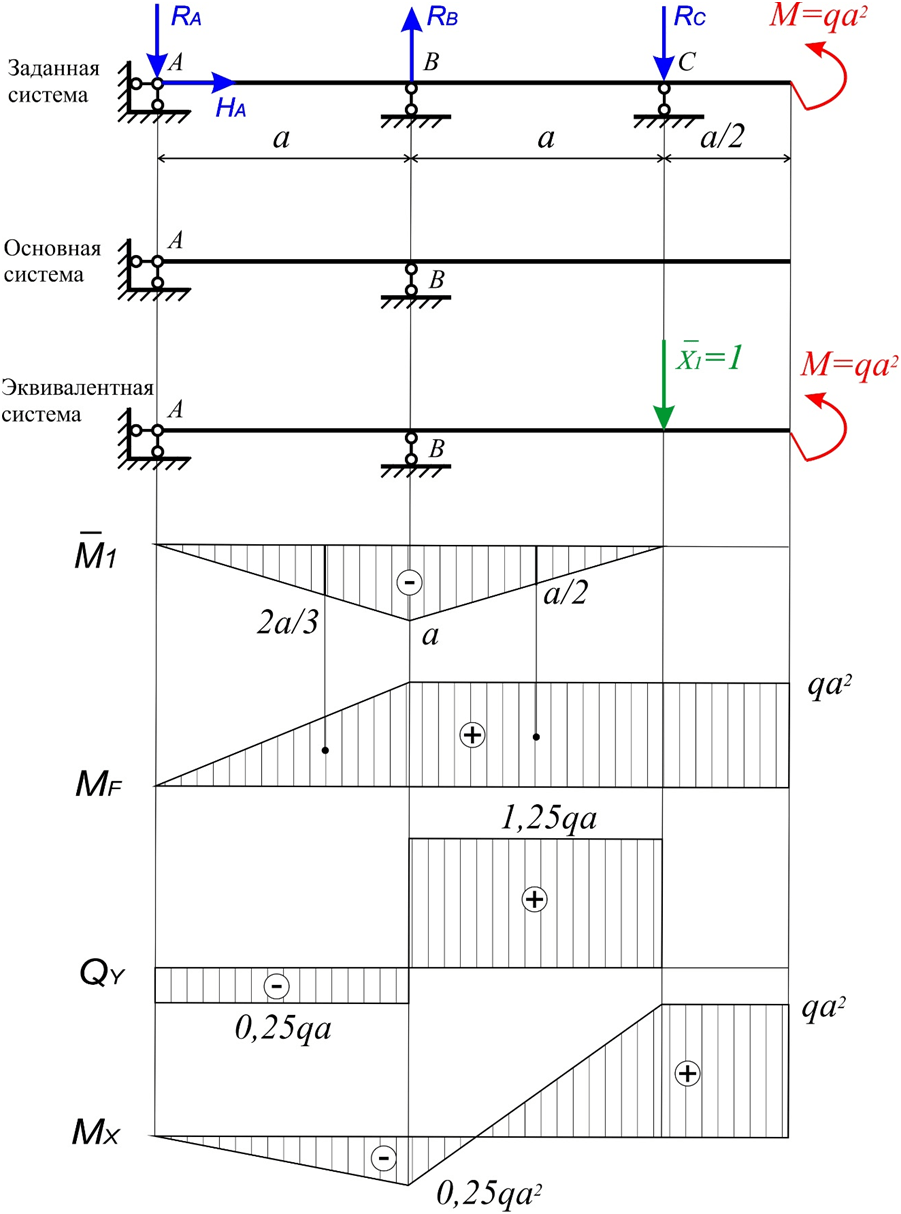

Определяем степень статической неопределимости балки. Она равна единице (четыре опорных реакции RA, HA, RB и RC минус три уравнения статики) и выбираем основную систему.
В качестве лишней неизвестной примем опорную реакцию RC.

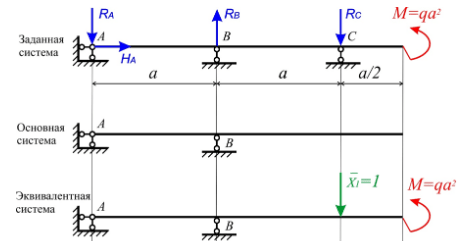

Изображаем основную систему, отбросив лишнюю реакцию RC и заданную нагрузку.
Изображаем эквивалентную систему, прикладывая к основной системе заданные нагрузки и неи...
