Условие задачи

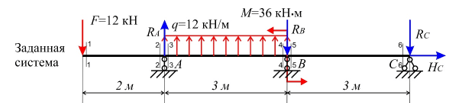

Для представленной на схеме балки раскрыть статическую неопределимость, построить эпюры поперечных сил и изгибающих моментов, выполнить деформационную проверку.
Ответ
Определяем степень статической неопределимости балки. Она равна единице (четыре опорных реакции RA, RB, RC и HС, минус три уравнения статики) и выбираем основную систему.
В качестве лишней неизвестной примем опорную реакцию RB.
Изображаем основную систему, отбросив лишнюю реакцию RB и заданную нагрузку, затем изображаем эквивалентную систему, прикладывая к основной системе заданные нагрузки и неизвестное усилие X1=1.
