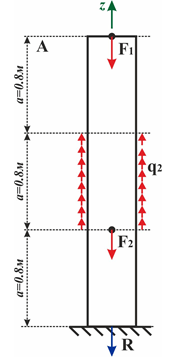

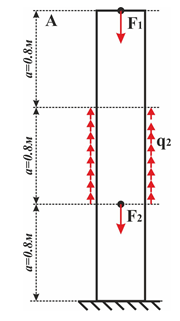

Для приведенного стержня требуется: 1. Построить эпюру продольных сил N. 2. Построить эпюру нормальных напряжений σ. 3. Построить эпюру перемещений поперечных сечений Δl.

Определить в сечениях пространственной рамы (рис. 7.3) силовые факторы и построить их эпюры. На схеме рамы пронумеруем характерные сечения, в которых происходит либо изменение нагрузки.

1. Начертить сечение в масштабе 1: 2, выбирая заданные прокатные профили по сортаменту. 2. Определить координаты центра тяжести сечения. 3. Определить осевые и центробежный моменты инерции сечения относительно осей

Для заданной консольной балки построить эпюру поперечных сил и изгибающих моментов. Из условия прочности на изгиб определить несущую способность балки. Дано: M = ql2; P = ql; [σ] = 150 МПа
