Для приведенных схем простых балок построить эпюры внутренних усилий M и Q сначала от каждого воздействия в отдельности; затем от суммы всех внешних воздействий; провести анализ НДС выполненных расчетов и сделать выводы.

Для приведенных схем простых балок построить эпюры внутренних усилий M и Q:

1) сначала от каждого воздействия в отдельности;

2) затем от суммы всех внешних воздействий;

3) провести анализ НДС выполненных расчетов и сделать выводы о характере изменения внутренних усилий под нагрузкой.

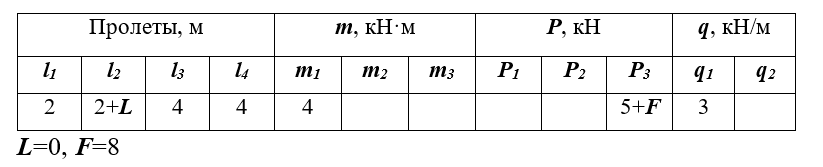

Таблица 1 Исходные параметры к задаче 2.1
