Условие:

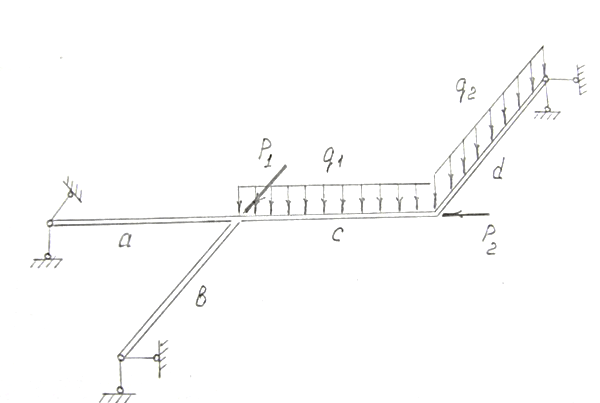

Расчёт пространственной стержневой конструкции.
Все участки стержневой системы расположены в горизонтальной плоскости. Все опоры являются шарнирными. К нагрузкам относятся внешние сосредоточенные и распределённые силы.
Для пространственной стержневой конструкции определить:
- реакции опор;
- внутренние силы и моменты в стержнях.

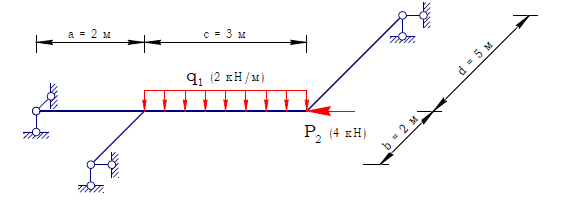

Исходные данные :
a = 2 м; b = 2 м; c = 3 м; d = 5 м;
q1 = 2 кН/м; P2 = 4 кН.
Решение:
1. Найдем реакции опор.

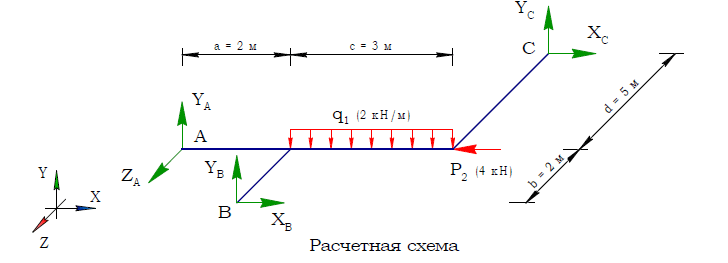

Приведем исходную схему к расчетной схеме, для этого заменим связи (опоры) на реакции.
Составим уравнения равновесия.
Сумма проекций сил на каждую из трех осей:
