Для расчетной схемы балки необходимо: 1. Определить реакции на опорах; 2. Построить по длине балки эпюры изгибающих моментов и поперечных сил
«Для расчетной схемы балки необходимо: 1. Определить реакции на опорах; 2. Построить по длине балки эпюры изгибающих моментов и поперечных сил»
- Сопротивление материалов
Условие:

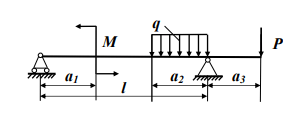

Для расчетной схемы балки необходимо:
1. Определить реакции на опорах;

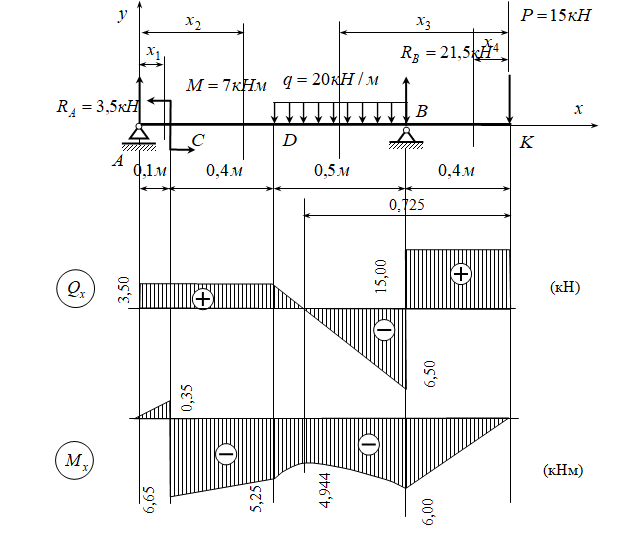

2. Построить по длине балки эпюры изгибающих моментов
и поперечных сил
3. Подобрать поперечное сечение балки из условия прочности:
– прямоугольного профиля, полагая, что балка деревянная при
соотношение между размерами сечения принять равным
– двутаврового профиля при допустимых напряжениях:
Проверить стальную балку (двутавр) на прочность:
а) по рабочим нормальным напряжениям,
б) по максимальным касательным напряжениям.
Решение:

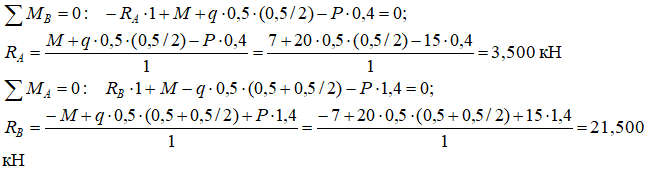

Определение опорных реакций.
Проверка
