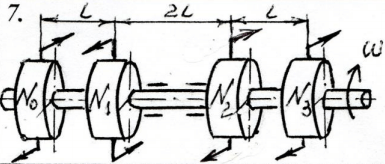

Для распределительного вала построить эпюры крутящих моментов и определить диаметр каждого из участков вала. Построить эпюру углов закручивания и проверить жесткость

Стальной вал трубчатого сечения равномерно вращается и находится под действием скручивающих внешних моментов. Требуется: определить скручиваемые моменты, построить эпюру крутящих моментов, определить наружный D и внутренний d диаметры полого вала.

Для стержня, изображенного на рис. 1,а, требуется определить внутренние продольные силы, нормальные напряжения в сечениях стержня и перемещения сечений стержня, изобразив эти зависимости графически в виде эпюр. Проверить прочность и жесткость стержня.

Для заданной балки требуется: 1) Раскрыть статическую неопределимость, построить эпюру изгибающего момента в общем виде. 2) Выполнить проверку правильности раскрытия статической неопределимости.
