Условие задачи

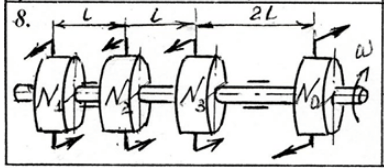

Для распределительного вала, реализующего мощности N0 ,..N3 кВт, построить эпюры крутящих моментов и определить диаметр каждого из участков вала. Построить эпюру углов закручивания и проверить жесткость конструкции.
Исходные данные:
ω = 55 1/с; l = 200 мм; N1 = 30 кВт; N2 = 60 кВт; N3 = 50 кВт; [τ] = 40 МПа; [φ] = 2 град; G = 8*104 МПа
Ответ
Дано:
= 55 1/с;
l = 200 мм;
N1= 30 кВт;
N2= 60 кВт;
N3= 50 кВт;
[] = 40 МПа;
[] = 2 град;
G = 8*104МПа
Заданный вал передает мощность трем объектам, потребляющим, соответственно, N1 = 30 кВт; N2 = 60 кВт и N3 = 50 кВт. Необходимая энергия поступает от независимого источника движения мощностью N0.
Запишем условие энергетического баланса:
N1 + N2 + N3 = N0
Откуда N0 = N1 + N2 + N3 = 30 + 60 + 50 = 140 кВт.
Определим вращающие моменты на шкивах по формуле:
