  4. Для распределительного вала (рис.4.1а), реализующего мощности N0 ,..N3 кВт, построить эпюры крутящих моментов и определить...

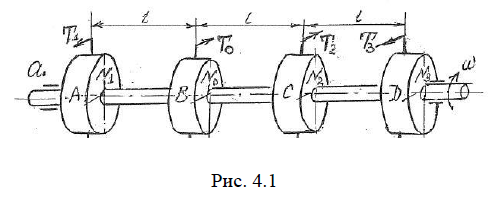

Для распределительного вала (рис.4.1а), реализующего мощности N0 ,..N3 кВт, построить эпюры крутящих моментов и определить диаметр каждого из участков вала. Построить эпюру углов закручивания и проверить жесткость конструкции

«Для распределительного вала (рис.4.1а), реализующего мощности N0 ,..N3 кВт, построить эпюры крутящих моментов и определить диаметр каждого из участков вала. Построить эпюру углов закручивания и проверить жесткость конструкции»
  • Сопротивление материалов

Условие:

Для распределительного вала (рис.4.1а), реализующего мощности N0 ,..N3 кВт, построить эпюры крутящих моментов и определить диаметр каждого из участков вала. Построить эпюру углов закручивания и проверить жесткость конструкции, приняв допускаемый угол
закручивания Данные для расчета: N1 = 20 кВт, N2 = 40 кВт, N3 = 100 кВт; длина каждого участка l = 300мм; угловая скорость вала ω = 40 1/c; допускаемое касательное напряжение МПа; допускаемый угол закручивания

Модуль сдвига для стали

Решение:

Заданный вал передает мощность двум объектам, потребляющим, соответственно, Необходимая энергия поступает от независимых источников движения мощностью N0 и Условие энергетического баланса:
