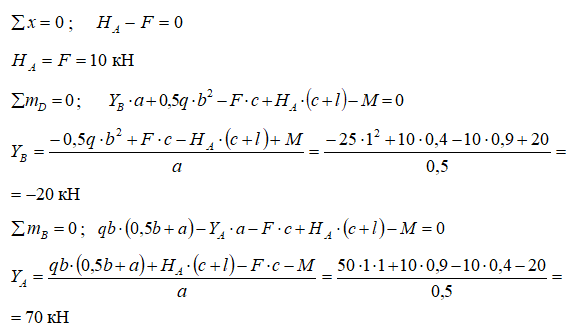

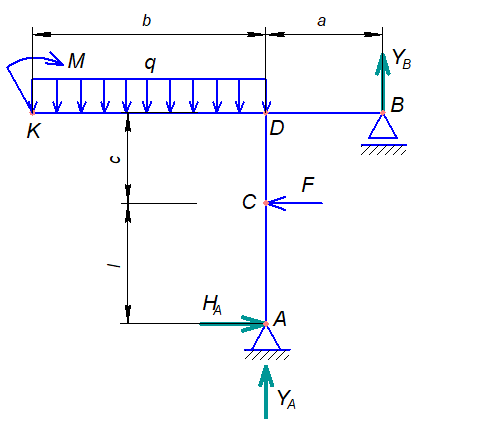

Для шарнирно-опертой рамы требуется определить опорные реакции, записать в произвольных сечениях каждого участка выражения продольных усилий, поперечных усилий и изгибающих моментов, вычислить их значения на границах участков (и, в случае необходимости, экстремальные значения изгибающих моментов) и построить эпюры N, Q, M.

Дано:

a = 0,5 м;

b = 1 м;

с = 0,4 м;

l = 0,5 м;

F = 10 кH;

q = 50 кH/м;

M = 20 кH·м
