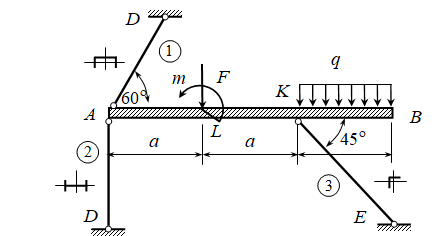

Для шарнирно-стержневой системы: определить продольные силы в стальных стержнях, поддерживающих абсолютно жёсткий брус  . Из расчёта на прочность подобрать сечения стержней: двутавр, швеллер или уголок (сечение для каждого стержня принять самостоятельно).

Порядок расчёта:

определить усилия в стержнях;

найти требуемые площади поперечных сечений стержней из расчета на прочность по допускаемым напряжениям;

подобрать размеры поперечного сечения стержней, задавшись формой сечения каждого стержня (для одного стержня в виде равнобокого уголка; для другого в виде швеллера; для третьего в виде двутавра);

Составляем уравнения равновесия и определяем усилия в стержнях

Каждый стержень рассекаем плоскостью, перпендикулярной к его оси, и заменяем действие отсеченных частей внутренними усилиями. В 1-м стержне продольной силой во 2-м стержне продольной силой в 3-м...
