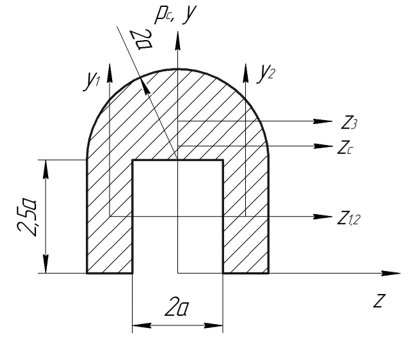

Для сечений, имеющих одну ось симметрии, по схемам для вариантов с №1-16, требуется определить: 1) положение центра тяжести; 2) положение главных центральных осей инерции и величины главных моментов инерции.

Для балки на двух опорах, показанных на рисунке, определить опорные реакции, построить диаграмму поперечной силы и диаграмму изгибающего момента и определить диаметр балки круглого сечения. Не учитывайте вес балки.

Подставка заданного сечения нагружена внецентренно силой Р, имеющей координаты х, у. Определить положение опасных точек и величину действующих в них напряжений. х=-60, у=-80, Р=220кН, а=100мм.

Для стального вала постоянного поперечного сечения нагруженного внешними крутящими моментами, требуется: в опасном сечении вала построить эпюры касательных напряжений для двух видов поперечных сечений вала и сравнить массы валов.
