Для системы (рис. 2.20) заданы линейный размер a, усилие P, площади поперечных сечений стержней BC, AC и CD равными F, а площадь поперечного сечения стержня DE равной 2F. Модуль упругости материала стержней равен E.
«Для системы (рис. 2.20) заданы линейный размер a, усилие P, площади поперечных сечений стержней BC, AC и CD равными F, а площадь поперечного сечения стержня DE равной 2F. Модуль упругости материала стержней равен E.»
- Сопротивление материалов
Условие:
Для системы (рис. 2.20) заданы линейный размер a, усилие P, площади поперечных сечений стержней BC, AC и CD равными F, а площадь поперечного сечения стержня DE равной 2F. Модуль упругости материала стержней равен E. Необходимо определить осевые усилия N в стержнях системы.

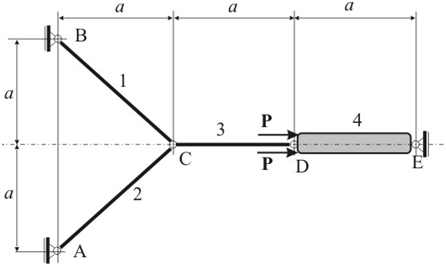

Рис. 2.20
Решение:
1 Удаляем опоры в узлах А, В, Е и заменяем их действие нормальными усилиями (рис. 2.21):

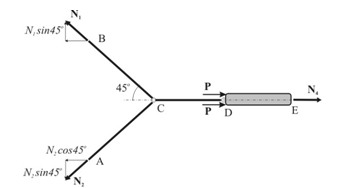

Рисунок 2.21
Составляем уравнение равновесия:
2. Вырежем узел D, действие отброшенных частей заменим нормальными у...
