Условие задачи

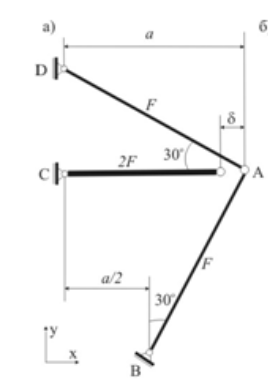

Для системы (рис. 2.24а) заданы линейный размер a, площади поперечных сечений стержней АB и AD равными F, а площадь поперечного сечения стержня АС равной 2F. Модуль упругости материала стержней равен E.
Необходимо определить монтажные усилия N в стержнях статически неопределимой системы, считая, что один из стержней на δ короче, чем это требуется по проекту.

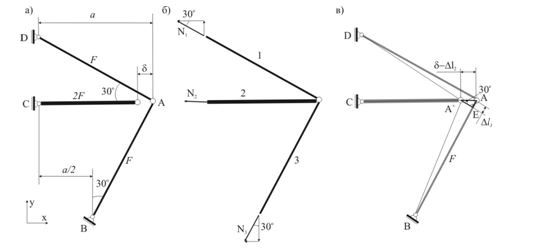

Рисунок 2.24
Ответ
Рисунок 2.24
1 Удаляем опоры в узлах В, C, D и заменяем их действие нормальными усилиями (рис. 2.24б):
Составляем уравнение равновесия:
Получили систему двух уравнений равновесия с тремя неизвестными ус...
