Условие задачи
Для стального бруса с ломаной геометрической осью требуется:
1. построить эпюры внутренних усилий на каждом участке.
2. подобрать размеры поперечных сечений, используя IV теорию прочности. (напряжениями от нормальной и перерезывающих сил пренебречь).
3. для выбранных размеров сечений бруса определить максимальные величины напряжений σ и τ от нормальных и перерезывающих сил, не учтенных в проектировочном расчете и сделать вывод об их влиянии на прочность бруса.
4. определить смещение крайнего (свободного) из сечений, используя энергетический метод.

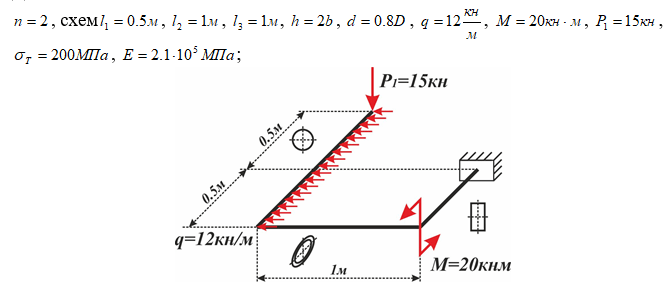

Дано:
Ответ

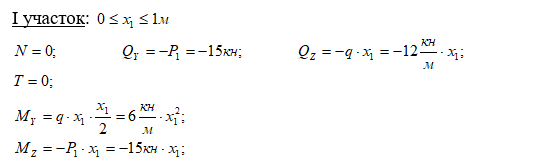

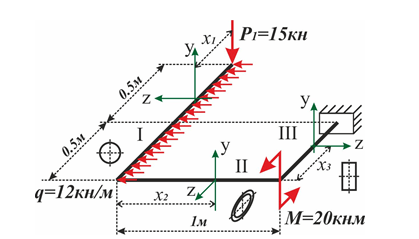

1) Разобьем конструкцию на 3 участка и запишем уравнения для продольных сил N, поперечных сил QY и QZ, крутящих моментов T и изгибающих моментов MY и MZ на каждом участке.
