Условие:
Для стального стержня требуется:
1. Построить эпюру нормальных сил.
2. Построить эпюру нормальных напряжений.
3. Оценить прочность конструкции.
4. Построить эпюру продольных перемещений.
5. Определить абсолютное удлинение стержня.

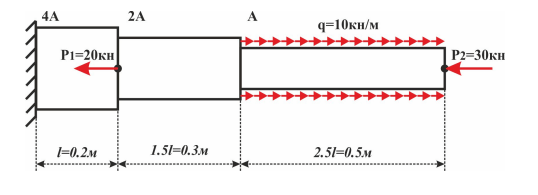

Дано:
Решение:

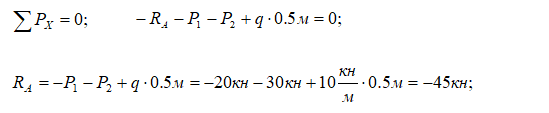

1) Определим реакцию опоры из уравнения равновесия стержня.

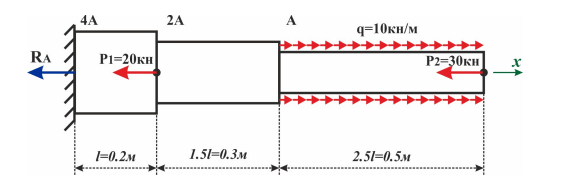

2) Разобьем стержень на 3 участка и запишем уравнения для нормальных сил N, нормальных напряжений и продольных удлинений ∆l.
