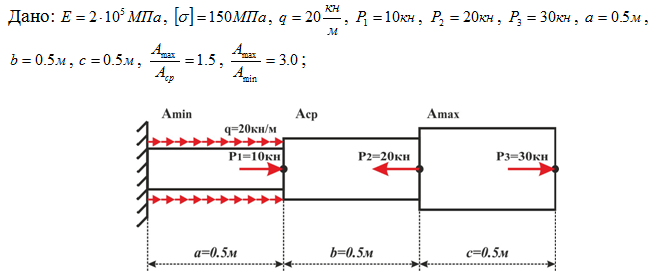

Условие:
Для стального стержня требуется:
1. Определить продольные силы N в поперечных сечениях стержня. Построить эпюру продольной силы.
2. Определить площади поперечных сечений стержня.
3. При заданном допускаемом напряжении проверить прочность стержня.
4. Построить эпюру удлинений.
Решение:

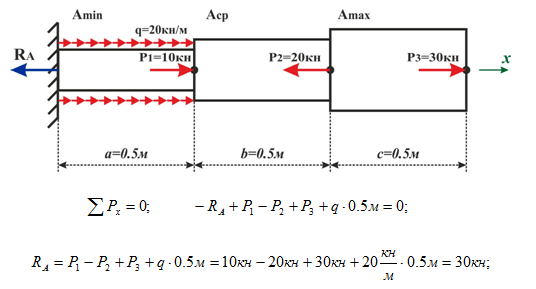

1) Определим реакцию опоры из уравнения равновесия стержня.
2) Разобьем стержень на 3 участка и запишем уравнения для продольных сил N и нормальных напряжений
