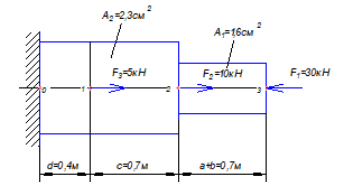

Для стального ступенчатого стержня требуется:

1. Определить продольные силы по его длине и построить эпюру продольных сил.

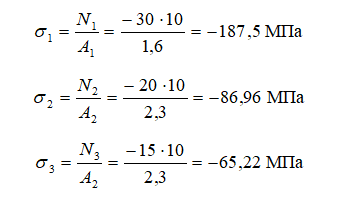

2. Определить нормальные напряжения в поперечных сечениях и построить эпюру нормальных напряжений.

3. Определить коэффициент запаса прочности для опасного сечения.

4. Определить аналитически нормальное и касательное напряжения в опасном сечении на площадке, расположенной под углом α   к поперечному сечению стержня.

5. Определить полное перемещение свободного конца стержня и построить эпюру перемещений.

Дано:

а = 0,2 м;

b = 0,5 м;

c = 0,7 м;

d = 0,4 м;

F₁ = 30 кH;

F₂ = 10 кH;

F₃ = 5 кH;

А₁ = 1,6 cм²;

А₂ = 2,3 cм²;

Е = 2∙10⁵ МПа;

σ_т = 240 МПа;

α  = 45⁰
