Условие:

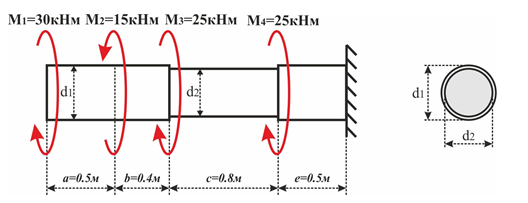

Для стального ступенчатого вала требуется:

1. определить реакцию опоры.

2. построить эпюру крутящего момента М_КР.

3. из условия прочности и условия жесткости определить размеры сечения вала.

4. построить эпюру углов закручивания

5. из тех же условий определить размер кольцевого сечения.

6. сравнить вал сплошного сечения с массой вала кольцевого сечения.

Решение:

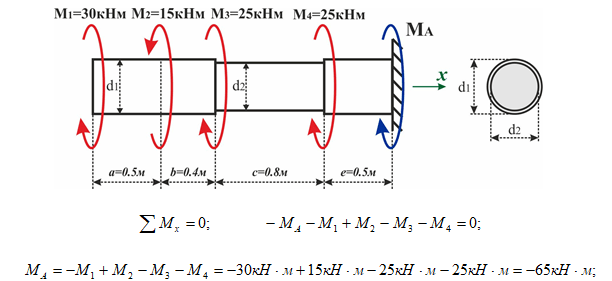

1) Определим реакцию опоры из уравнения равновесия вала.

2) Разобьем вал на 4 участка и запишем уравнения для крутящих моментов М_Х, максимальных касательных напряжений относительных углов закручивания и углов закручивания
