Условие задачи

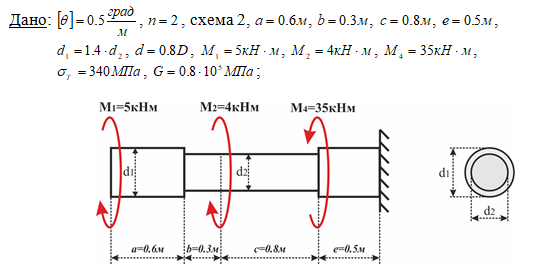

Для стального ступенчатого вала требуется:
1. определить реакцию опоры.
2. построить эпюру крутящего момента Мкр.
3. из условия прочности и условия жесткости определить размеры сечения вала.
4. построить эпюру углов закручивания φ.
5. из тех же условий определить размер кольцевого сечения.
6. сравнить вал сплошного сечения с массой вала кольцевого сечения.
Ответ

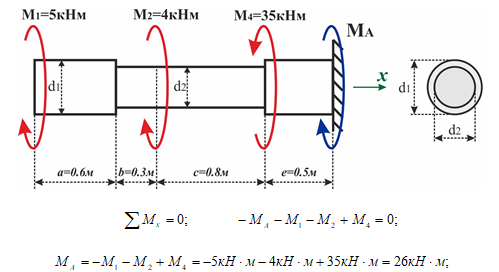

1) Определим реакцию опоры из уравнения равновесия вала.
2) Разобьем вал на 4 участка и запишем уравнения для крутящих моментов , максимальных касательных напряжений, относительных углов закручивания...
