Условие:
Для стального вала круглого поперечного сечения (Рис. 4.1) необходимо:
а) построить эпюру крутящих моментов;
б) подобрать диаметр вала из условия прочности и условия жесткости, принять
в) построить эпюру углов поворота поперечных сечений вала.
Исходные данные: Т1=30 кН·м; Т2=0; Т3=40 кН·м; Т4=90 кН·м; l1=0,2 м; l2=0,5 м; l3=0,4 м; l4=0,4 м; d1=d4=2d; d2=d3=d.

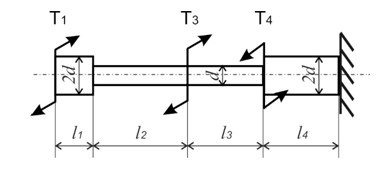

Рис. 4.1
Решение:

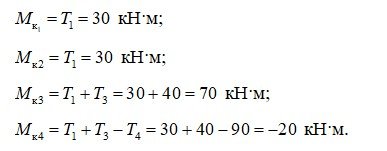

Разделим вал на участки (в нашем случае таких участков четыре). Применяя метод сечений, определяем крутящие моменты на каждом участке вала:
По полученным значениям строим эпюру
На рис. 4.2 представлены ...
