Условие:

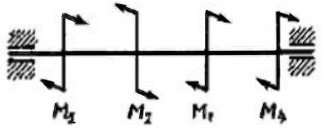

Для стального вала постоянного поперечного сечения
1) определить значения моментов М1, М2, М3, М4;
2) построить эпюру крутящих моментов;
3) определить диаметр вала из расчетов на прочность, приняв в задачах поперечное сечение вала — круг.
Считать
[τк]=30 МПа; φ0 = 0,02 рад/м; G = 8·104 МПа.
Окончательно принимаемое значение диаметра вала должно быть округлено до ближайшего большего четного или оканчивающегося на пять числа.
Решение:

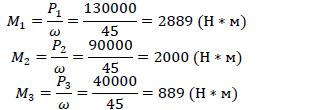

1. Определяем внешние скручивающие моменты.
2. Определяем уравновешивающий момент.
