Условие задачи

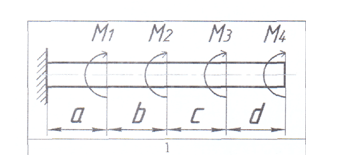

Для стального вала постоянного поперечного сечения требуется:
1.Определить значения моментов М1, М2, М3, М4.
2.Построить эпюру крутящего момента.
3.Определить диаметр вала из расчётов на прочность.
4.Найти наибольший относительный угол закручивания.
5.Построить эпюру углов закручивания для вала.
При расчёте использовать следующие данные для меди:

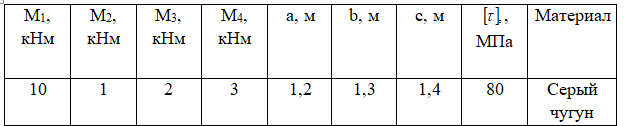

Таблица 2. Исходные данные к задаче 2.
Ответ
1.Определяем крутящие моменты по участкам вала. (Справа налево).
Рис.5.Сечение 1-1,

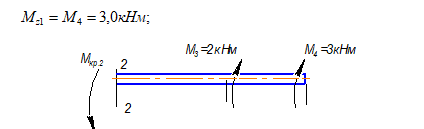

Рис.6. Сечение 2-2
