Условие:
Для стального вала требуется:
- Построить эпюру крутящих моментов.
- При заданном значении
определить диаметр вала из расчета на прочность и округлить его до ближайшего, равного: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 мм. - Построить эпюру углов закручивания.
- Найти наибольший относительный угол закручивания.

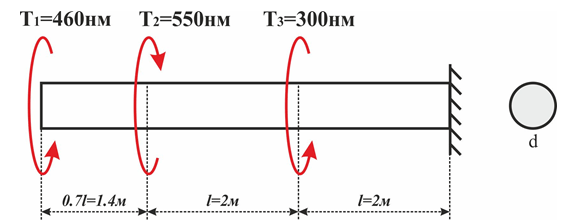

Дано: G = 0,8*105 МПа, схема VII, данные 9, l = 2м, T1 = 460 н*м, T2 = 550 н*м, T3 = 300 н*м,
Решение:

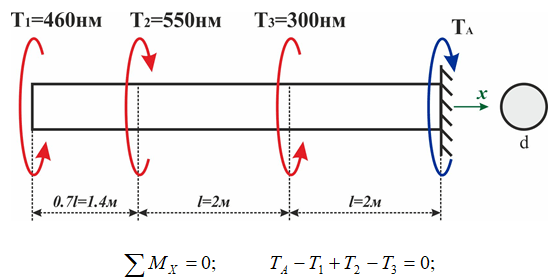

1) Определим реакцию опоры из уравнения равновесия вала.
TA = T1 - T2 + T3 = 460 н*м - 550 н*м + 300 н*м = 210 н*м;
2) Разобьем вал на 3 участка и запишем уравнения для крутящих моментов T и углов закручивания .
