Для стального вала требуется: 1. Построить эпюру крутящих моментов Т. 2. Построить эпюру максимальных касательных напряжений τmax. 3. Из условия прочности определить диаметр сечения d.

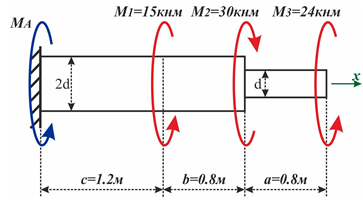

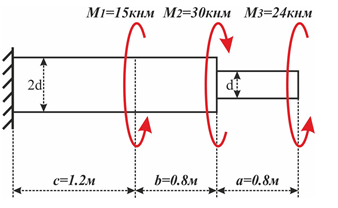

Для стального вала требуется:

1. Построить эпюру крутящих моментов Т.

2. Построить эпюру максимальных касательных напряжений τ_max.

3. Из условия прочности определить диаметр сечения d.

Дано: G=0.8 · 10⁵ МПа, [τ] =90МПа, а = 0.8м, b =0.8м, с =1.2м, М₁ =- 15кн · м,
M₂ = 30KH · м , M₃ =- 24кн · м
