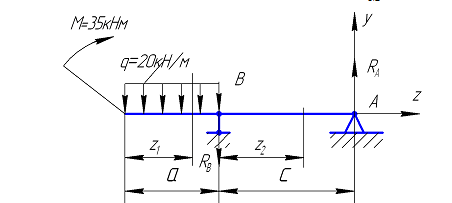

Для стальной балки (рис. 10.3) подобрать поперечное сечение в несколь-ких вариантах исполнения: двутавровое, прямоугольное с соотношением вы-соты к ширине h/b=1,5, круглое, трубчатое с отношением d/D=0,8. Варианты

Для консольной балки построить эпюры внутренних упругих сил Qy и Мх от воздействия заданных нагрузок. Из условия прочности по нормальным напряжениям при плоском поперечном изгибе подобрать размеры поперечного сечения балки из стали.

Определить основные геометрические характеристики (координаты центра тяжести, положение главных центральных осей, величину главных моментов инерции, моментов сопротивления и главных радиусов инерции).

Для стального вала построить эпюры крутящих моментов; определить диаметр вала на каждом участке и полный угол закручивания. Угловая скорость вала ω=24 рад⁄сек.
