Условие:
Для стальной балки (рис. 5) необходимо подобрать поперечное сечение в нескольких вариантах исполнения: двутавровое, прямоугольное с отношением высоты к ширине
, круглое и трубчатое с отношением
. Варианты исполнения сравнить по металлоемкости. Выполнить проверку прочности по касательным напряжениям.
Марка стали:

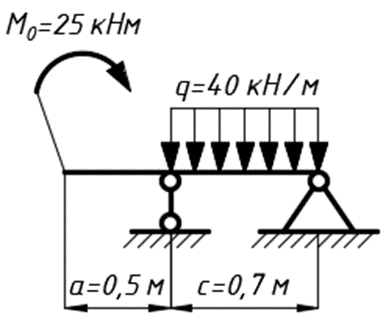

Рис. 5
Решение:
I. Определение опорных реакций

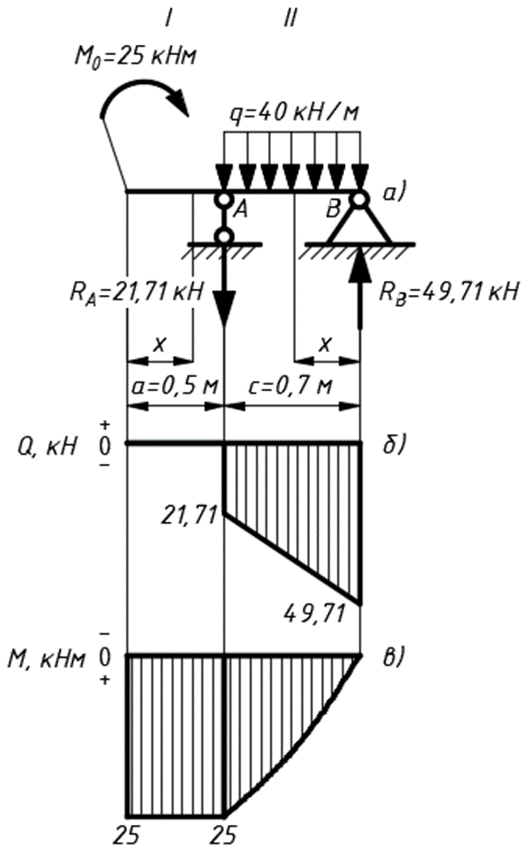

Рис. 6
Шарнирно-подвижная опора А накладывает одну связь, имеет одну реакцию RA. Шарнирно-неподвижная опора В накладывает две связи, имеет две составляющие реакции: горизонтальную и вертикальную. Согласно условию задачи в горизонтальном направлении нагрузки отсутствуют. Следовательно, горизонтальная реакция равна нулю, поэтому нет необходи...
