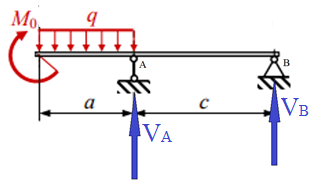

Для стальной балки (рис.) , подобрать поперечное сечение в нескольких вариантах исполнения: двутавровое, прямоугольное с отношением высоты к ширине h/b = 1,5, круглое и трубчатое c отношением d/D = 0,8. Варианты исполнения сопоставить по металлоемкости. Выполнить проверку прочности по касательным напряжениям.

Силы, kH:

F=25

F1=35

F2=40

F3=45

Моменты, KH*m:

M0=30

M1=35

M2=30

M3=40

Нагрузка, KH/m:

q=25

Длины участков,м:

a=1,2

b=1,4

c=1,7

e=2,2

Марка стали: СТ6

Допускаемые напряжения при статической нагрузке для углеродистой стали обыкновенного качества в горячекатанном состоянии, мПа:

при растяжении 195,

при изгибе 230,

прикручении 145,

при срезе 115,

при смятии 290.
