Для стальной балки с поперечным сечением в виде двух швеллеров требуется: Определить реакции опор и выполнить проверку найденных реакций. Построить эпюры Q и M в общем виде.
- Сопротивление материалов
Условие:
Для стальной балки с поперечным сечением в виде двух швеллеров требуется:
1. Определить реакции опор и выполнить проверку найденных реакций.
2. Построить эпюры Q и M в общем виде.
3. Из условия прочности по нормальным напряжениям подобрать величину допускаемой внешней нагрузки
4. Построить эпюры
для опасных сечений.
5. При найденной нагрузке подобрать сечение в виде прямоугольника
и круга.
6. Оценить рациональность сечений, сравнив массу балок с различными сечениями.
7. Определить прогиб и угол поворота для одного из сечений на границе между участками, используя энергетический метод.
8. Определить те же перемещения методом начальных параметров.

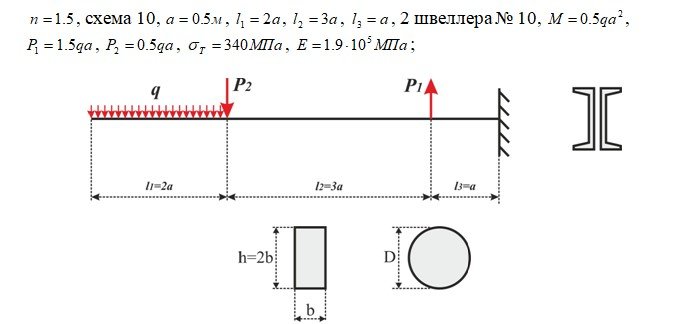

Дано:
Решение:
1) Определим реакции опор балки из уравнений равновесия балки.
Проверка:
2) Разобьем балку на 3 участка и запишем уравнения для поперечных сил Qy и изгибающих моментов на каждом участке.
