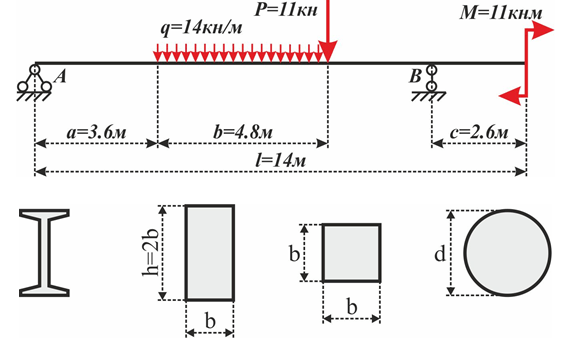

Условие:
Для стальной балки требуется:
- Построить эпюры перерезывающих сил Qy и изгибающих моментов Mz.
- Из условия прочности подобрать двутавровое, прямоугольное, квадратное и круглое поперечное сечение.
- Оценить экономичность подобранных сечений.
Решение:
1) Определим реакции опор балки из уравнений равновесия балки.
2) Разобьем балку на 4 участка и запишем уравнения для поперечных сил Qy и изгибающих моментов Mz на каждом участке.
