Условие задачи
Для стальной рамы (рис. 7.1.) необходимо построить эпюру продольных, перерезывающих сил, изгибающих моментов. Проверить выполнение условия прочности. Построить эпюру распределения нормальных напряжений в опасном сечении с указанием наиболее нагруженных точек. Исходные расчетные данные в табл. 7.1.
Таблица 7.1. Исходные расчетные данные

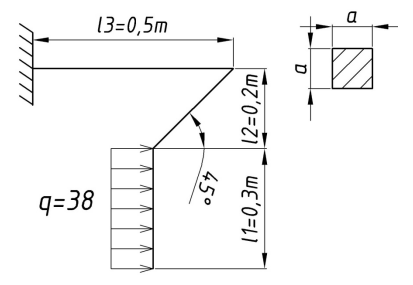

Рис. 7.1. Схема рамы.
Ответ
7.1. Построение расчетной схемы.
Построим расчетную схему стержня. Для этого зададим глобальную систему координат xy, обозначим буквами A, B, C, D характерные сечения рамы. Вычертим в масштабе раму с учетом соотношения длин ступеней и заменим опору возникающими в ней реакциями (рис. 7.2).

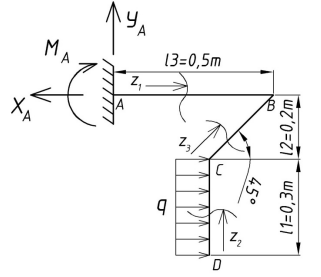

Рис.7.2. Расчетная схема рамы.
7.2. Определение неизвестных.
Для определения реакций составим уравнения статическо...
