Условие:

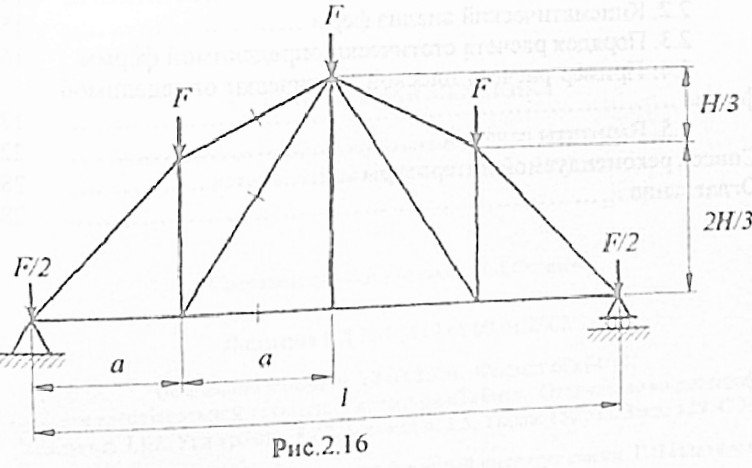

Для статически определяемой балочной фермы определить усилия в отмеченных стержнях и для стержня, испытывающего наибольшее растягивающее усилие, подобрать поперечное сечение из двух разнобоких уголков. Допускаемое напряжение для материала стержней фермы напряжение {

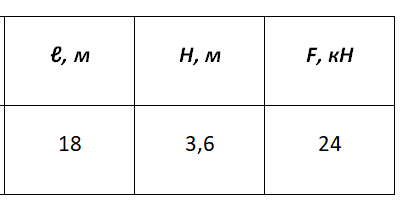

} = 215 МПа. Исходные данные в таблице.
Решение:

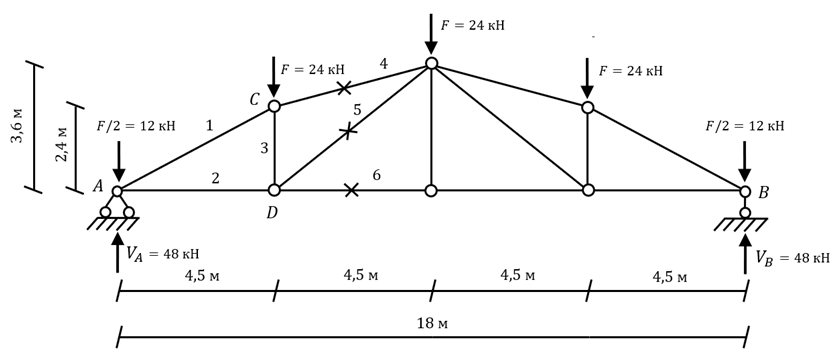

Изобразим заданную ферму с исходными данными и пронумеруем интересующие нас стержни и обозначим буквами, которые будем вырезать, буквами.

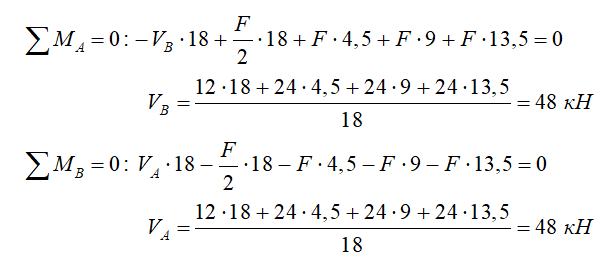

1) Определим опорные реакции
Проверка
