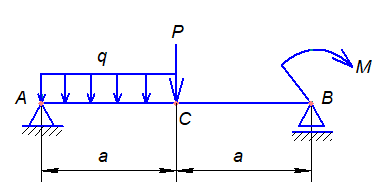

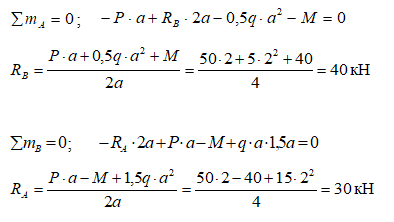

Для статически определимой балки построить эпюры внутренних силовых факторов. Дано: а = 2 м; Р = 50 кH; q = 10 кH/м; М = 40 кН∙м

От электродвигателя на вал 1 передается мощность Р=20 кВт. С вала 1 поступает на вал 2 мощность P1=15 кВт и к рабочим машинам мощности Р2=1 кВт и Р3=3 кВт, с вала 2 к рабочим машинам поступают мощности Р4=7 кВт, Р5=4 кВт и Р6=4 кВт (рис. 10.6).

Жесткий брус АВ, весом и деформацией которого пренебрегаем, при-креплен к неподвижной опоре и к двум стержням при помощи шарниров. Оп-ределить напряжения в стержнях при следующих данных.

Для балки на рисунке построить эпюру Q и M, из условия прочности подобрать двутавровое сечение, определить углы поворота сечений в опорах, построить эпюру прогиба балки и проверить балку на жесткость. P3=40кН, q2=10кН, m1=30кН, m2=10кН, a=2м. Все данные
