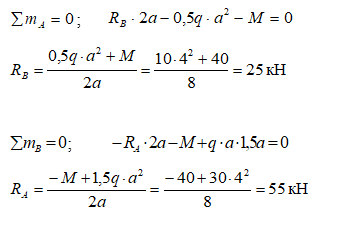

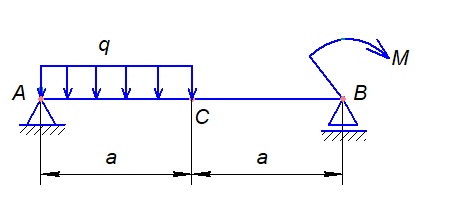

Для статически определимой балки, работающей в условиях плоского изгиба, построить эпюры внутренних силовых факторов. Дано: а = 4 м; q = 20 кH/м; М = 40 кН∙м

К стальному валу приложены скручивающие моменты: М_1, M_2, M_3. Требуется: 1) построить эпюру крутящих моментов; 2) при заданном значении определить диаметр вала из расчета на прочность и округлить его величину до ближайшей большей

Дано: стойка, изготовлена из двутавра ГОСТ 8239-89 длиной l=2,5 м, находится под действием сжимающей силы F=90 кН (рис. 6.1). Материал стойки – сталь 3: σТ=200 МПа; Е =2·105 МПа

Дано: фланцевое соединение концевого участка вала выполнено при помощи болтов ГОСТ 7817-80, установленных по окружности диаметром D=320 мм, число болтов i=8, крутящий момент на конце вала M=18 кН·м, диаметр вала d=170 мм. [τ]ср=100 МПа, [σ]см=2·[τ]ср.
