Условие:

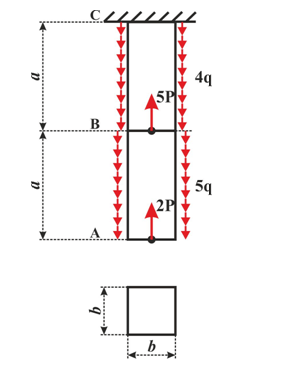

Для стержня постоянного поперечного сечения требуется:
1. Построить эпюры продольных сил.
2. Построить эпюры нормальных напряжений.
3. Подобрать из условия прочности размеры квадратного сечения деревянного стержня, работающего на растяжение или сжатие.
Дано: материал – дерево вдоль волокон,
Решение:

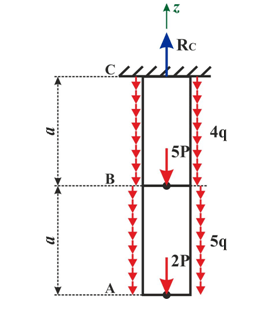

1) Определим реакцию опоры из уравнения равновесия стержня.
Уравнение равновесия:
2) Разобьем стержень на 2 участка и запишем уравнения для нормальных сил на каждом участке.
