Условие:
Для ступенчатого бруса требуется
– построить эпюру продольных сил N;
– подобрать площади поперечных сечений;
– построить эпюру нормальных напряжений
;
– определить абсолютные удлинения всех участков бруса;
– построить эпюру продольных перемещений
– вычислить потенциальную энергию упругой деформации U и работу внешних сил A .
Решение:

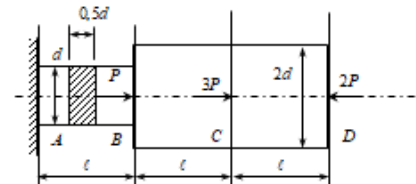

Делим брус на три участка, границами которых выступают места приложения сосредоточенных сил и мест, где меняются размеры поперечного сечения. Нумеруем границы участков буквами A,B,C,D.
Проводим сечение на каждом участке

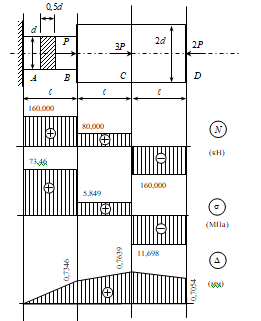

Строим эпюру продольных сил.
