Для ступенчатого чугунного бруса найти из условия прочности площадь по-перечного сечения, если [σ_р] = 60 МПа и [σ_c] = 100 МПа. Дано: F_1 = 30 кН, F_2 = 94 кН

«Для ступенчатого чугунного бруса найти из условия прочности площадь по-перечного сечения, если [σ_р] = 60 МПа и [σ_c] = 100 МПа. Дано: F_1 = 30 кН, F_2 = 94 кН»
  • Сопротивление материалов

Условие:

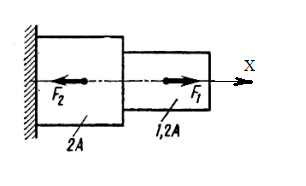

Для ступенчатого чугунного бруса найти из условия прочности площадь поперечного сечения, если [σр] = 60 МПа и [σc] = 100 МПа.

Дано:

F1 = 30 кН,  F2 = 94 кН

Решение:

Разбиваем длину бруса на четыре силовых участка: ①, ②, ③, ④ и на каждом проводим сечения, далее используя метод сечения находим внутреннюю продольную силу, рассматривая уравнение равновесия отсеченной части бруса.

Участок ①: Fix = 0, - N1 = 0, N1 = 0.

Участок ② : Fix = 0, - N2 + F1 = 0, N2 = F1 = 30 кН = const.

Участок ③ : Fix = 0, - N3 + F1 = 0, N3 = F1 = 30 кН = const.

Участок ④ : Fix = 0, - N4 + F1 - F2 = 0, N3 = F1- F2 = 30 - 94 = - 64 кН = const.

По полученным результатам строим эпюру продольных сил Эп.N.

Определяем на каждом из участков нормальные напряжения.

1 = N1/А...
