Решение задачи на тему

Для ступенчатого стального бруса (рис. 10.3а) определить реакции в заделках, построить эпюры продольных сил N, нормальных напряжений , относительных деформаций.

  • Сопротивление материалов
Для ступенчатого стального бруса (рис. 10.3а) определить реакции в заделках, построить эпюры продольных сил N, нормальных напряжений , относительных деформаций.

Условие:

Для ступенчатого стального бруса (рис. 10.3а) определить реакции в заделках, построить эпюры продольных сил N, нормальных напряжений , относительных деформаций , продольных перемещений . Определить опасное сечение и подобрать необходимую площадь F из условия прочности на растяжение или сжатие.

Задано: a =0,5 м, q=200 кН/м, E = 2,1*105 МПа. Допускаемое напряжение на растяжение = 160 МПа, на сжатие  = 60 МПа.

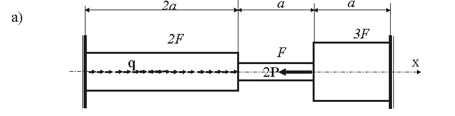

               Рисунок 10.3 а

Решение:

1.Отбросим левую и правую заделку и заменим их действие неизвестными силами Х1 и Х4. Нумеруем характерные сечения (рис. 10.3б).

2. Запишем уравнение равновесия:

или:

X4X1=0 (1)

Задача один р...
