Условие задачи
Для ступенчатого стержня, нагруженного четырьмя моментами (рис. 4 а), построить эпюры крутящих моментов по длине вала, а также определить диаметры вала из условия прочности при кручении.
Данные:
Рис.4. Кручение стержня: а) – ступенчатый стержень круглого поперечного сечения
Ответ

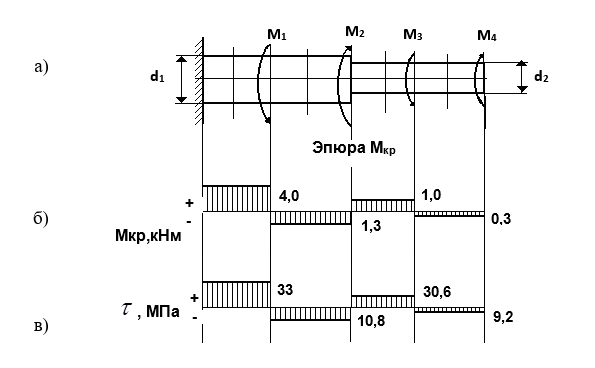

Рис.4. Кручение стержня: а) ступенчатый стержень круглого поперечного сечения; б) эпюра крутящих моментов - Mкр; в) эпюра действительных касательных напряжений - .
Для построения эпюры крутящих моментов по длине вала воспользуемся следующим правилом знаков.
Если со стороны внешней нормали мы видим внешний крутящий момент направленным по движению часовой стрелки, то считаем, что он создает в сеч...
