Условие задачи
Для ступенчатого стержня необходимо построить эпюру крутящих моментов, эпюру условных касательных напряжений как функцию параметра сечения d, из условия прочности найти искомое значение d.
Исходные данные: l = 0,5 м; М = 5 кН∙м; m = 5 кН·м/м; [τ] = 108 МПа
Ответ
Дано:
l = 0,5 м;
М = 5 кН∙м;
m = 5 кНм/м;
[] = 108 МПа

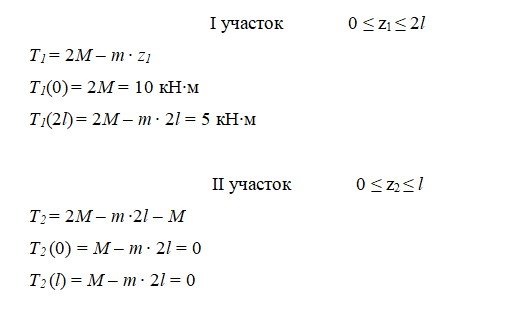

Разбиваем вал на участки. Определяем крутящие моменты на каждом участке.
Строим эпюру крутящих моментов.
Подберем размеры поперечного сечения вала из условия прочности.
